IMPACT Revit Precast

IMPACT Revit kan de tijd, die besteed wordt aan het modelleren en detailleren in Revit aanzienlijk verminderen. In feite is het hele IMPACT Revit platform ontwikkeld voor zowel modelleren als informatiebeheer. Het 3D-platform helpt u bij het ontwerpen van elementen, het beheren van tekeningen, specificaties, tabellen en alles kan worden georganiseerd en beheerd vanuit IMPACT Revit.

De software werkt met aangepaste standaarden, die zijn ontwikkeld door StruSoft, gebaseerd op XML-bestanden en Revit-families om een efficiënte modellering van prefab-ontwerpen te garanderen en die exact voldoen aan uw vereisten.

Bekijk een webinar over IMPACT Revit Precast

Geautomatiseerd prefab-ontwerp

IMPACT Revit helpt u bij het automatiseren en aanpassen van uw 3D-modellering, ontwerp en detaillering van prefab elementen. Dit betekent automatische berekening, invoegen van hijs- en instortvoorzieningen en automatische zwaartepuntsberekeningen. Zodra u uw model of elementen heeft ontworpen, genereert IMPACT Revit automatisch de werktekeningen en slaat alle details op in de IMPACT-database.

IMPACT Revit prefab ontwerp kan worden gebruikt voor alle standaardtypen prefab bouwelementen.

IMPACT Revit genereert automatisch werktekeningen op basis van vooraf gedefinieerde, op maat gemaakte bedrijfssjablonen. Alle onderdelen van het prefab-element, zoals instort voorzieningen, verbindingen, consoles, openingen, uitsparingen, enz. verschijnen automatisch met afmetingen op de werktekening, met de gewenste weergave-instellingen.

Afkanting- en rand-detailtekeningen van het element en detailtekeningen van de elementsparingen worden teruggezet in de IMPACT-database, wat betekent dat ze automatisch verschijnen in de werktekeningen, wat u dan weer een hoop tijd bespaart en zorgt voor nauwkeurige tekeningen, rechtstreeks vanuit de Revit-modellen.

IMPACT Revit Precast-workflow

Met de intuïtieve workflow kunt u een nieuw IMPACT Revit prefab-project creëren en ontwerpen, daarbij gebruik makend van alle IMPACT-toepassingen. Genereer Prefab werktekeningen met IMPACT Revit. Gebruik de preview of stort- en andere planningsmogelijkheden in de 3D IMPACT Production-oplossing.

Externe Revit modelintegratie

Je kunt zelfs een extern Revit-model, dat je van een ontwerper of klant hebt gekregen, in kaart brengen en gebruiken om alle aspecten van je prefab betonproductie en projecten te beheren.

IMPACT Revit heeft de mogelijkheid om een Revit familie van een extern model te “mappen” naar een bestaande prefab elementdefinitie in de IMPACT database. Dit is mogelijk behulp van het commando “Map Definitions”. IMPACT Revit zal het externe Revit-model voor je analyseren en alle beschikbare Prefab element families voor je uitlijsten.

Zodra je een Revit familie hebt toegewezen aan een prefab definitie uit de IMPACT database, ben je klaar om de prefab elementen op te slaan en ze te bekijken in de IMPACT Project Manager, van waaruit de planning van storten, opslag, transport, montage en bouwkranen kan worden gedaan.

Ontvang externe Revit-projecten, met of zonder prefab-werktekeningen. Sla de prefab-elementen op in de IMPACT-database. Gebruik de preview of stort- en andere planningsmogelijkheden in de 3D BIM IMPACT-oplossing.

Werk delen

Work Sharing is een werkproces dat beschikbaar is in Revit en waarmee meerdere teamleden tegelijkertijd aan hetzelfde model kunnen werken. Work Sharing is ook beschikbaar in de IMPACT Revit-software, waardoor ontwerpers van prefab, aan hun eigen lokale bestanden kunnen werken, terwijl ze synchroniseren met één centraal IMPACT Revit-bestand. Bovendien ondersteunt IMPACT for Revit, BIM360, een cloud-gebaseerde oplossing van Autodesk, waarmee bedrijven binnen één platform samen kunnen werken.

Zodra het delen van werk is geactiveerd in uw IMPACT Revit model, slaat IMPACT het “Centrale Bestand” op in een gedeelde map, waar alle gebruikers, die deelnemen aan het delen van werk, toegang toe hebben en hier tegelijkertijd aan kunnen werken.

Snel en nauwkeurig wijzigen van de geometrie van prefab elementen

Prefab-ontwerpers hebben behoefte aan een snelle en effectieve modellering van prefab-elementen. Daarom heeft het team achter IMPACT Revit zich altijd gericht op softwaretools voor eenvoudige en tijdbesparende bewerkingen van de elementgeometrie en componenten.

IMPACT Revit heeft honderden functionaliteiten, geïnspireerd door onze gebruikers, die beschikbaar en gebruiksklaar zijn. Hiervoor kunt u de IMPACT extensie in Revit installeren.

Alle elementtab’s in de IMPACT software hebben aangepaste design software tools. Zie hieronder een voorbeeld van de “Slab element tools”, waarmee de elementcontour van een prefab element met een paar muisklikken kan worden bewerkt.

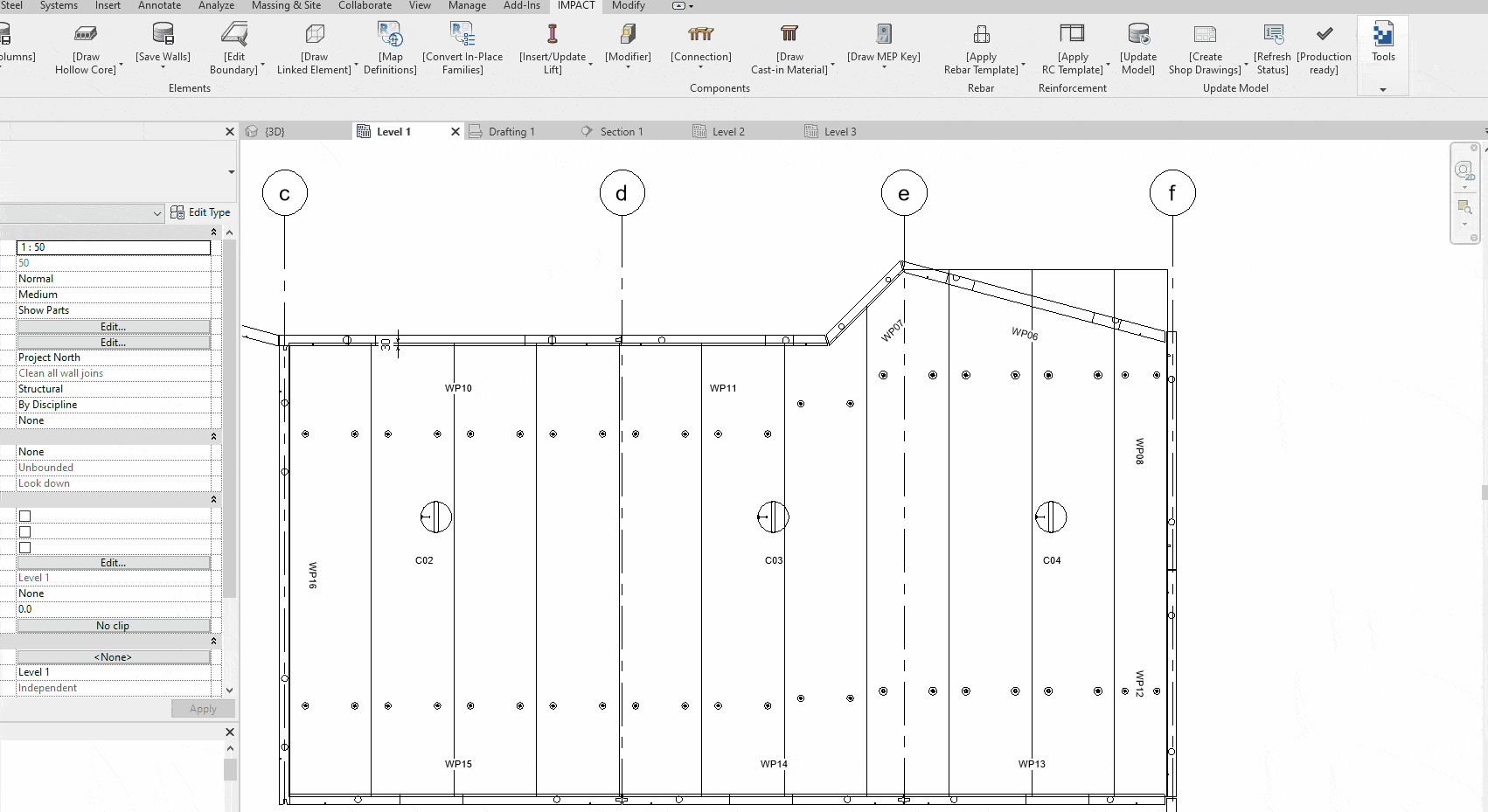

Automatisch inbrengen van wapening

IMPACT Revit biedt u hulpmiddelen voor het detailleren van wapening in de vorm van sjablonen en op maat gemaakte element software tools. Je vindt een geautomatiseerd sjabloon voor prefab wandwapening. Dit sjabloon genereert automatisch rand- en sparingswapening, tezamen met de al toepaste wapening in de gedefinieerde wandpanelen.

Geautomatiseerde wapeningssjablonen helpen je bij het invoegen van wapening op Revit-families met een gelijke vorm, Dit versnelt het wapeningsontwerp aanzienlijk. Bovendien wordt wapeningsinformatie opgeslagen en is daardoor beschikbaar voor elk prefab element in de IMPACT database.

Automatisch gegenereerde werktekeningen, voor elementen in Revit, kunnen worden aangepast om wapeningsschema’s en aanzichten weer te geven, tevens wapenings-buigstaten (BBS) met gegevens als gewichten uit de IMPACT-database. Dit alles vermindert de tijd aanzienlijk, die nodig is om alle documentatie voor te bereiden ter ondersteuning van de werktekeningen en overkoepelende 3D-modellen.

Waarom wachten? Neem contact op en start je reis vandaag
